Con dấu dây 12 chân cho đầu nối điện là gì và nó bảo vệ các kết nối điện như thế nào?

Con dấu dây 12 chân cho đầu nối điện là gì?

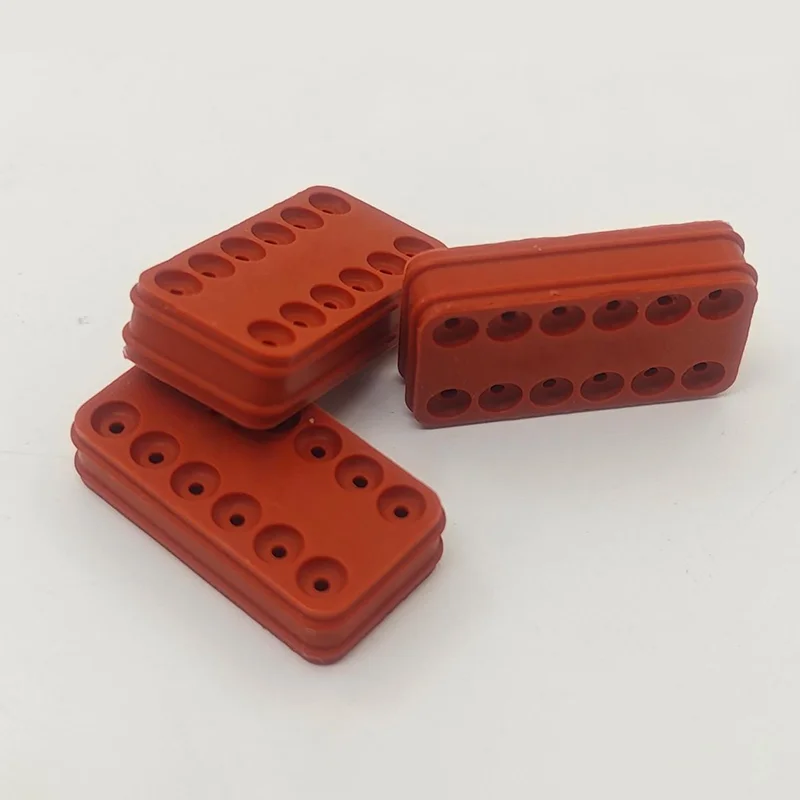

A Con dấu dây 12 chân cho đầu nối điệnlà bộ phận bịt kín được thiết kế cho đầu nối điện có 12 vị trí kết nối riêng lẻ. Mục đích chính của nó là bịt kín khu vực nơi dây đi vào vỏ đầu nối, giúp ngăn chặn các chất không mong muốn tiếp cận các thiết bị đầu cuối bên trong.

Không giống như vỏ đầu nối, vòng đệm dây thường là một bộ phận đàn hồi tương đối nhỏ. Hiệu suất của nó phụ thuộc nhiều vào độ chính xác về kích thước, đặc tính vật liệu, khả năng tương thích đường kính dây, độ nén và hình dạng của khoang đầu nối.

Trong các ứng dụng thực tế, con dấu hoạt động cùng với vỏ đầu nối, thiết bị đầu cuối, dây điện, cơ cấu khóa và các bộ phận bịt kín khác. Do đó, một hệ thống bịt kín hoàn chỉnh không thể được đánh giá chỉ bằng thành phần cao su. Vòng đệm dây phải khớp chính xác với thiết kế đầu nối và kích thước cáp.

Đối với hệ thống điện nhiều chân, việc bịt kín từng điểm vào dây là đặc biệt quan trọng vì một lỗ nhỏ xung quanh cáp có thể trở thành đường vào của hơi ẩm, bụi, dầu hoặc các chất gây ô nhiễm khác. Theo thời gian, sự nhiễm bẩn có thể góp phần gây ra hiện tượng ăn mòn, hiệu suất điện không ổn định, các vấn đề về cách điện hoặc hỏng hóc thành phần sớm.

Con dấu dây 12 chân có cấu trúc như thế nào?

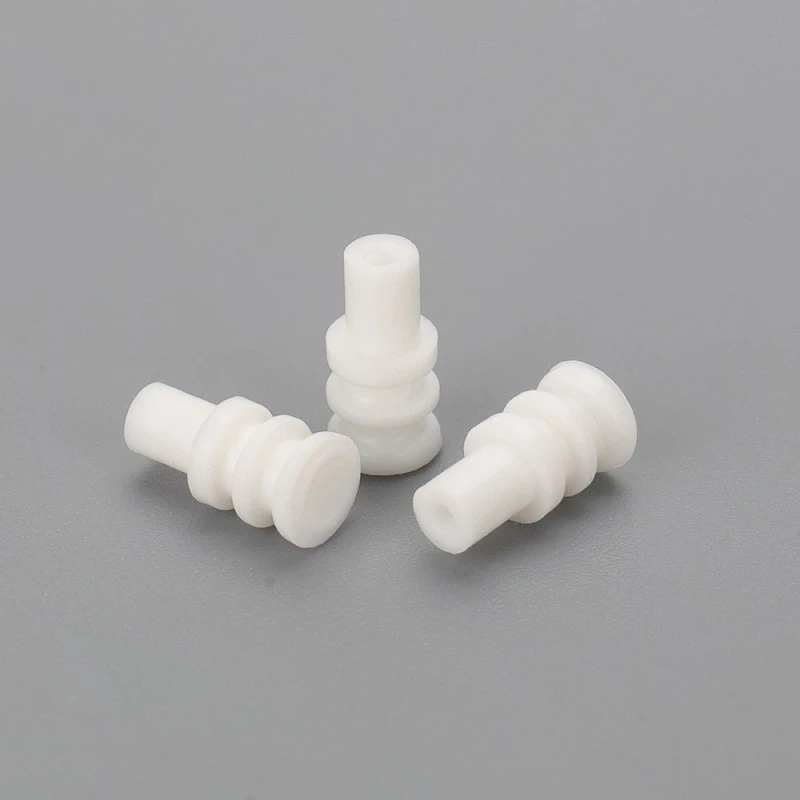

Giải pháp bịt kín đầu nối 12 chân điển hình có thể chứa nhiều khu vực bịt kín tương ứng với các khoang dây riêng lẻ. Tùy thuộc vào thiết kế đầu nối, vòng đệm có thể được sản xuất dưới dạng vòng đệm dây riêng lẻ, bộ phận bịt kín nhiều khoang hoặc cấu hình chuyên dụng khác.

Khu vực bịt kín thường dựa vào sự can thiệp được kiểm soát giữa chất đàn hồi và các thành phần đầu nối xung quanh. Khi dây được lắp đúng cách, mép bịt kín hoặc bề mặt bịt kín sẽ được nén xung quanh vỏ bọc dây trong khi vẫn được đặt chắc chắn bên trong khoang đầu nối.

Các yếu tố cấu trúc quan trọng nhất thường bao gồm:

• Đường kính bên trong:Phải tương ứng chặt chẽ với đường kính dây hoặc cáp hiện hành.
• Đường kính ngoài:Phải vừa khít với khoang đầu nối mà không bị biến dạng quá mức.
• Bịt kín môi:Cung cấp tiếp xúc có kiểm soát xung quanh bề mặt dây.
• Tính năng lưu giữ:Giúp giữ con dấu ở vị trí chính xác trong quá trình lắp ráp.
• Độ dày vật liệu:Ảnh hưởng đến khả năng nén, tính linh hoạt và khả năng bịt kín lâu dài.
• Hình học tổng thể:Phải phù hợp với cấu hình vỏ đầu nối và thiết bị đầu cuối.

Bởi vì độ lệch kích thước nhỏ có thể ảnh hưởng đến hiệu suất bịt kín nên việc đúc chính xác và kiểm soát chất lượng nhất quán là rất quan trọng đối với các ứng dụng sản xuất.

Con dấu dây 12 chân có tác dụng gì?

Chức năng chính là tạo ra rào cản môi trường xung quanh điểm vào dây. Tuy nhiên, giá trị thực tế của nó còn vượt xa khả năng chống thấm đơn giản.

Mức bảo vệ thực tế phụ thuộc vào hệ thống đầu nối hoàn chỉnh, bao gồm thiết kế vỏ, tình trạng kết nối, kích thước dây, vật liệu bịt kín, chất lượng lắp ráp và các yêu cầu thử nghiệm. Do đó, vòng đệm không bao giờ được quy định độc lập với hệ thống đầu nối dự định của nó.

Những vật liệu nào thường được sử dụng?

Lựa chọn vật liệu là một trong những quyết định quan trọng nhất khi phát triển hoặc mua phốt dây. Các môi trường điện khác nhau khiến các bộ phận bịt kín chịu sự kết hợp khác nhau của nhiệt độ, độ ẩm, dầu, hóa chất, độ rung và ứng suất cơ học.

Cao su silicon thường được xem xét để bịt kín đầu nối điện vì tính linh hoạt của nó cho phép nó phù hợp với vỏ dây trong khi vẫn duy trì tiếp xúc bịt kín khi thay đổi nhiệt độ. Tuy nhiên, vật liệu phù hợp phải luôn được lựa chọn theo môi trường vận hành thực tế thay vì chỉ chọn tùy chọn được sử dụng phổ biến nhất.

Những gì cần được xem xét khi chọn một?

Việc chọn phốt dây 12 chân không chỉ bao gồm việc khớp số lượng vị trí đầu nối. Người mua và kỹ sư nên xác nhận các yêu cầu về kích thước và môi trường hoàn chỉnh trước khi đặt hàng sản xuất.

1. Đường kính dây
   Xác nhận đường kính ngoài thực tế của lớp cách điện dây. Vòng đệm được thiết kế cho đường kính khác biệt đáng kể có thể tạo ra lực nén không đủ hoặc lực lắp ráp quá mức.
2. Kích thước khoang kết nối
   Hình dạng bên ngoài của con dấu phải khớp chính xác với khoang đầu nối.
3. Chất liệu cao su
   Chọn hợp chất theo nhiệt độ, độ ẩm, hóa chất, dầu, mức độ tiếp xúc với tia cực tím và các yếu tố môi trường khác.
4. độ cứng
   Độ cứng của cao su ảnh hưởng đến lực chèn, lực nén, tính linh hoạt và khả năng bịt kín tiếp xúc.
5. Phạm vi nhiệt độ
   Nhiệt độ vận hành tối thiểu và tối đa dự kiến ​​phải được xác định trước khi phê duyệt vật liệu.
6. Yêu cầu bảo vệ môi trường
   Xác định mức độ bảo vệ môi trường cần thiết cho cụm đầu nối hoàn chỉnh.
7. Quá trình lắp ráp
   Việc lắp thủ công, lắp ráp dây điện tự động, uốn đầu cực và ghép nối đầu nối có thể đặt ra các yêu cầu khác nhau đối với vòng bịt.
8. Khối lượng sản xuất
   Các dự án khối lượng lớn có thể biện minh cho việc sử dụng công cụ chuyên dụng và quy trình đúc khuôn được tối ưu hóa, trong khi các ứng dụng khối lượng thấp có thể yêu cầu các chiến lược phát triển khác nhau.

Con dấu dây 12 pin được sử dụng ở đâu?

Cấu hình bịt kín 12 chân có thể được sử dụng ở bất cứ nơi nào có nhiều mạch điện cần đi qua đầu nối trong khi vẫn duy trì khả năng bảo vệ môi trường.

• Bộ dây điện ô tô:Khoang động cơ, thiết bị điện tử trên thân xe, hệ thống chiếu sáng, cảm biến, mô-đun điều khiển và các hệ thống điện khác của xe.
• Xe điện:Các giao diện điện áp thấp, cảm biến, hệ thống điều khiển và thiết bị điện phụ trợ được lựa chọn.
• Thiết bị công nghiệp:Máy móc, hệ thống tự động hóa, tủ điều khiển, cảm biến, động cơ và thiết bị di động.
• Máy móc nông nghiệp:Thiết bị tiếp xúc với bùn, mưa, bụi, rung và thay đổi nhiệt độ.
• Máy móc xây dựng:Thiết bị nặng yêu cầu kết nối điện bền bỉ trong môi trường ngoài trời đòi hỏi khắt khe.
• Hệ thống điện ngoài trời:Thiết bị tiếp xúc với mưa, bụi, ẩm và điều kiện môi trường thay đổi.
• Thiết bị điện tử chuyên dụng:Các ứng dụng yêu cầu hệ thống dây điện đa mạch nhỏ gọn có khả năng bịt kín môi trường.

Ứng dụng chính xác xác định vật liệu, kích thước, cấu trúc niêm phong và phương pháp xác nhận cần thiết. Một bộ phận phù hợp với hệ thống điều khiển trong nhà được bảo vệ có thể không phù hợp với khoang động cơ hở hoặc máy hoạt động nặng ở ngoài trời.

Con dấu dây nên được lắp đặt như thế nào?

Việc lắp đặt đúng là điều cần thiết vì ngay cả vòng đệm chất lượng cao cũng có thể mất hiệu quả nếu nó bị hỏng, đặt sai vị trí hoặc ghép nối với dây không phù hợp.

1. Kiểm tra con dấu:Kiểm tra các vết cắt, vết nứt, biến dạng, chớp sáng, nhiễm bẩn hoặc các khuyết tật có thể nhìn thấy khác.
2. Xác nhận tính tương thích của dây:Xác minh rằng đường kính dây tương ứng với phạm vi niêm phong được chỉ định.
3. Chuẩn bị dây:Đảm bảo vỏ dây sạch sẽ và không bị hư hại.
4. Đặt con dấu chính xác:Đảm bảo bộ phận bịt kín được định hướng theo thiết kế đầu nối.
5. Chèn thiết bị đầu cuối một cách cẩn thận:Tránh làm rách hoặc lăn mép bịt kín trong quá trình lắp đầu cuối.
6. Xác minh việc lưu giữ thiết bị đầu cuối:Xác nhận rằng thiết bị đầu cuối đã đạt đến đúng vị trí và cơ chế khóa.
7. Kiểm tra việc lắp ráp cuối cùng:Kiểm tra vị trí con dấu và tình trạng kết nối đầu nối trước khi thử nghiệm.

Đối với sản xuất tự động, con dấu cũng cần được đánh giá về khả năng tương thích với thiết bị chèn, dụng cụ, tốc độ lắp ráp và các yêu cầu bôi trơn. Lực chèn quá mức có thể làm hỏng con dấu hoặc dây, trong khi lực nén không đủ có thể làm giảm khả năng bảo vệ môi trường.

Con dấu được lựa chọn kém có thể gây ra vấn đề gì?

Nhiều vấn đề về việc bịt kín đầu nối bắt nguồn từ sự không khớp giữa phớt và ứng dụng thực tế chứ không phải từ khái niệm về bản thân hệ thống bịt kín.

Những vấn đề này chứng minh tại sao các quyết định mua hàng phải dựa trên các thông số kỹ thuật hoàn chỉnh thay vì chỉ dựa trên giá cả hoặc hình thức bên ngoài.

Sản xuất tùy chỉnh cải thiện việc niêm phong đầu nối như thế nào?

Các bộ phận bịt kín tiêu chuẩn rất thiết thực khi kích thước đầu nối và dây đã khớp với thiết kế đã được thiết lập. Tuy nhiên, nhiều dự án công nghiệp và OEM yêu cầu hình dạng tùy chỉnh do các khoang đầu nối đặc biệt, đường kính dây bất thường, không gian lắp đặt hạn chế hoặc các điều kiện môi trường đòi hỏi khắt khe.

Sản xuất tùy chỉnh cho phép phát triển hồ sơ niêm phong, kích thước, vật liệu, độ cứng, màu sắc và quy trình sản xuất xung quanh ứng dụng của khách hàng.

Ví dụ: dự án con dấu dây 12 chân tùy chỉnh có thể yêu cầu:

• Đường kính bên trong tùy chỉnh cho các thông số kỹ thuật dây khác nhau
• Hình học bên ngoài đặc biệt dành cho vỏ đầu nối độc quyền
• Thiết kế môi niêm phong khác nhau
• Độ cứng cao su cụ thể
• Màu sắc tùy chỉnh để nhận dạng mạch
• Lựa chọn vật liệu dựa trên nhiệt độ hoặc tiếp xúc với hóa chất
• Công cụ được phát triển từ bản vẽ, mẫu hoặc dữ liệu 3D
• Kiểm soát kích thước nhất quán để sản xuất số lượng lớn

Công ty TNHH Công nghệ Cao su Guoming Chiết Giangcó thể được cân nhắc khi tìm nguồn cung ứng các bộ phận đệm cao su tùy chỉnh cho các ứng dụng đầu nối điện. Đối với các dự án OEM, việc cung cấp thông tin kỹ thuật đầy đủ khi bắt đầu phát triển có thể giúp giảm chu kỳ lấy mẫu không cần thiết và cải thiện khả năng giao tiếp giữa nhà thiết kế đầu nối, nhà sản xuất con dấu và nhóm lắp ráp.

Người mua nên hỏi nhà sản xuất con dấu dây những gì?

Trước khi lựa chọn nhà cung cấp, nhóm mua hàng nên thiết lập một danh sách kiểm tra kỹ thuật rõ ràng. Điều này giúp ngăn việc sử dụng một thành phần có vẻ đúng trong một ứng dụng không phù hợp.

Đối với các chương trình công nghiệp và ô tô, người mua cũng nên xem xét tính nhất quán trong sản xuất, khả năng truy xuất nguồn gốc, trao đổi kỹ thuật, quản lý dụng cụ, đóng gói, khả năng giao hàng và sự ổn định nguồn cung lâu dài.

Mối quan hệ nhà cung cấp đáng tin cậy sẽ mở rộng ra ngoài mẫu đầu tiên. Hiệu suất của đầu nối dài hạn phụ thuộc vào việc duy trì các đặc tính vật liệu ổn định, độ chính xác về kích thước và khả năng kiểm soát sản xuất trên nhiều lô.

Câu hỏi thường gặp

Cân nhắc cuối cùng

A Con dấu dây 12 chân cho đầu nối điệnlà một thành phần nhỏ có vai trò quan trọng trong độ tin cậy của kết nối điện nhiều mạch. Hiệu quả của nó phụ thuộc vào sự tương tác giữa vật liệu, hình học, kích thước dây, khoang đầu nối, độ nén, quá trình lắp ráp và điều kiện môi trường.

Đối với các nhóm kỹ thuật, bước quan trọng nhất là xác định môi trường vận hành hoàn chỉnh trước khi chọn vật liệu và kích thước bịt kín. Đối với nhóm mua hàng, năng lực của nhà cung cấp, tính nhất quán trong sản xuất, hỗ trợ tùy chỉnh và kiểm soát chất lượng cần được xem xét cùng với đơn giá.

Khi một thành phần tiêu chuẩn không thể đáp ứng các yêu cầu, phốt dây do OEM thiết kế có thể mang lại sự phù hợp chính xác hơn cho hệ thống đầu nối. Làm việc trực tiếp từ các bản vẽ kỹ thuật, mẫu hoặc thông số kỹ thuật về kích thước cũng có thể giúp nhà sản xuất phát triển giải pháp bịt kín phù hợp hơn với ứng dụng cuối cùng.
